車床加工都見過吧

小編在大學時代還車過金屬錘~~

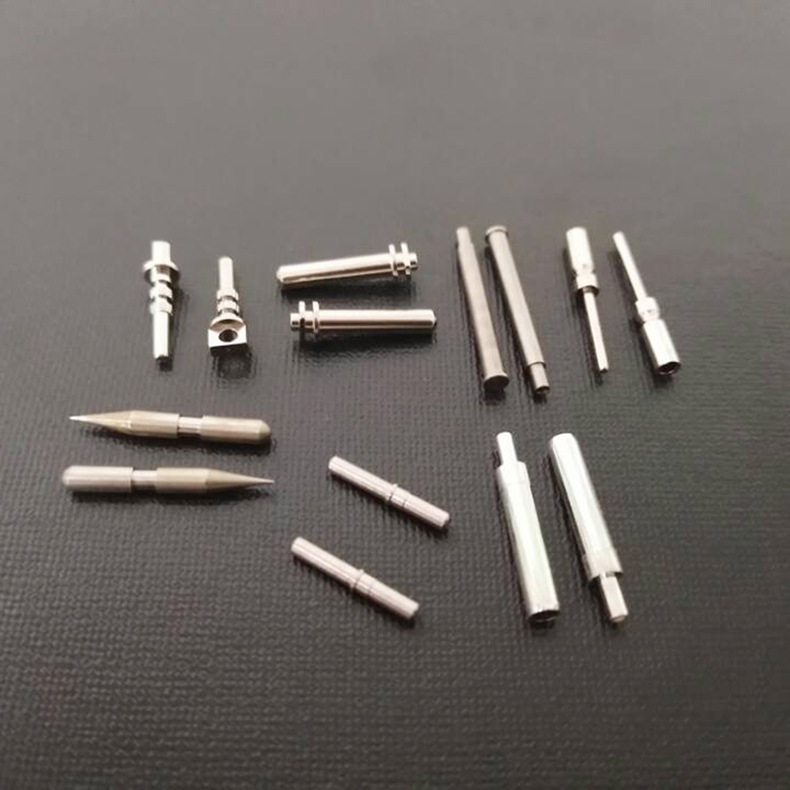

今天，小編要介紹是一款“十分走心”的數控車床，可同時一次完成車﹑銑﹑鉆﹑鏜﹑攻、雕刻等復合加工，全稱為主軸箱移動型數控自動車床、經濟型車銑復合機床或者縱切車床，更簡單的叫法為走心式數控車床（簡稱走心機），屬于精密加工設備，主要用于精密五金、軸類異型非標件的批量加工。

常見的走心機產品外觀

提問：一次完成車﹑銑﹑鉆﹑鏜﹑攻、雕刻？怎么強大？

傳統的車床使用的是走刀的方式，通過對主軸的旋轉搭配上刀具各個方位的移動，從而達到對零件的加工過程。走心機則不需要旋轉切換刀具，采用了雙軸排布刀具，只要上下左右移動刀具即可，通過主軸的旋轉移動從而實現對零件的加工。

走心機內部結構

- 主軸：可以進行多次的送料工作，可以根據Z1軸和C1軸的任意方向進行移動。

- 副主軸：工作的時候可以根據Z2、X2和C2軸的方向進行移動，在各個方位都可以隨意的變化移動，能夠對主軸進行輔助加工、接料。在加工的時候使用到的是跟主軸分開的控制通道，可以實現與主軸之間互補干預，在實際的生產過程中兩個軸同時加工，這樣子的操作方式可以有效的縮短產品的整體加工時間，提高加工效率。

- 刀架：分為四個部分，主要是車刀、側面動力頭、端面以及副軸端面方向的固定座。其中車刀的位置在主軸的刀架上能夠進行車槽、車外徑等工藝加工。側面動力頭進行的是銑、鉆、攻的加工。端面以及副軸端面的固定座主要用來對一些部件進行銑、鉆、攻的加工。

走心機主要部件可移動方向示意

主軸和副主軸同時加工

雙排刀架同時加工

車削和螺紋雙系統同時加工

5軸聯動加工

和傳統車床相比，走心機極大地減少了加工循環時間，而且可以多次送料。還可以通過中心導套的方式，進一步提高生產產品的精密度。同時可配備自動送料裝置，實現單臺機床的全自動化生產，減少人工成本和產品不良率，非常適合于精密軸類零件的大批量生產。

最后小編再來總結下

走心機的優勢

1）縮短產品制造工藝鏈，提高生產效率。走心機加工可以實現一次裝卡完成全部或者大部分加工工序，從而大大縮短產品制造工藝鏈。這樣一方面減少了由于裝卡改變導致的生產輔助時間，同時也減少了工裝卡具制造周期和等待時間，能夠顯著提高生產效率。

2）減少裝夾次數，提高加工精度。裝卡次數的減少避免了由于定位基準轉化而導致的誤差積累。同時，走心機大都具有在線檢測的功能，可以實現制造過程關鍵數據的在位檢測和精度控制，從而提高產品的加工精度。

3）減少占地面積，降低生產成本。雖然走心機加工設備的單臺價格比較高，但由于制造工藝鏈的縮短和產品所需設備的減少，以及工裝夾具數量、車間占地面積和設備維護費用的減少，能夠有效降低總體固定資產的投資、生產運作和管理的成本。
