形狀公差

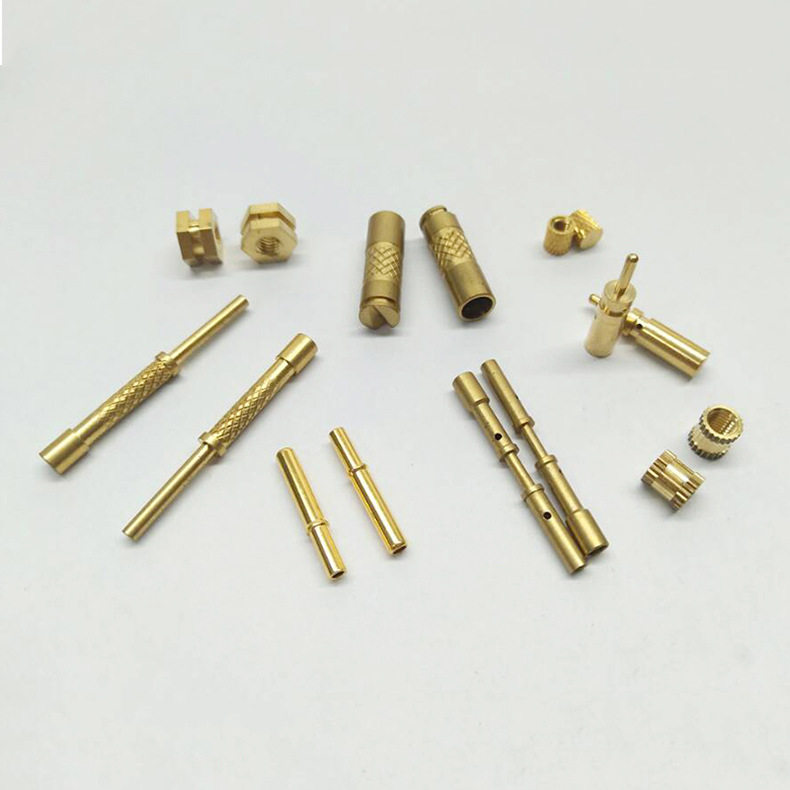

NC走心機加工后的零件，不僅有尺寸公差，而且構成零件幾何特征的點、線、面的實際形狀或相互位置，與理想的幾何體所規定的形狀或相互位置，也必然存在著誤差，誤差即為形狀公差，誤差即為位置公差，通稱形位公差。

根據GB/T1182-2008，形位公差術語已被改寫為幾何公差新術語。

包含形狀誤差和位置誤差。每一個部件都是由點，線，面組成的，這些點，線，面叫做元素。

后部實際元件與理想元件之間總是存在誤差，包括形狀誤差和位置誤差。這種誤差影響到機械產品的性能，設計時應規定相應的公差，并在圖樣上用規定的標準符號標注。工業化國家在二十世紀五十年代前后都有形位公差標準。1969年國際標準化組織(ISO)發布了形位公差標準，1978年國際標準化組織提出了形位公差檢測原理和方法。1980年，中國頒布了形狀和位置公差標準，包括檢測規則。形位公差簡稱形位公差。

下面的圖有助于你更直觀地理解它的概念。

計量方法

外形誤差

指點、線、面等零件幾何元素在加工過程中所產生的幾何形狀誤差。

例如：在加工一個圓柱體時，軸的每個截面直徑可以有不同的大小，軸的截面可以是不圓的，軸可以是不直的，平面可以是不對稱的。

定位錯誤

在走心機加工過程中，由零件上的結構元素所造成的相對位置誤差。

例如：在階梯軸上，每個旋轉軸可能有偏差等。

當前，高效地測量各種形位誤差，可直接使用數據采集器連接各種指示，如百分表等，它能自動讀取測量數據并進行數據分析，無需手工測量，也可隨數據分析而進行數據讀取，大大提高了機械測量效率。

量具：偏擺儀，百分比表(或其它指示表)，數據采集器。

計量原理：數據采集器能實時從百分表中讀取數據，并進行誤差計算和分析，各種誤差計算公式都嵌入在數據軟件中，無需手工計算，提高了計量的準確性。
